VXL系列
流畅光鲜的声音
VXL系列线阵扬声器具有卓越的音质和纤薄的外形，是各种环境应用的理想之选。
线阵扬声器可在广阔的服务区域内提供出色的声音投射效果以及统一的音量和音质，使其成为多功能厅、演讲厅、会议室和其他需要在整个收听区域内获得最大清晰度的设施的选择。
VXL系列包括三款型号，每款都具有不同数量的扬声器单元。您可以通过型号组合，以最优化的方式为空间和场景提供声音服务。
54mm宽的纤薄外壳与优雅弯曲的格栅设计能够与任何装饰融合，为空间提供统一、优质的声音，以便在广泛的应用环境中进行语音演说和音乐播放。
立即购买
产品信息
融合高音质和视觉优雅的纤薄线阵
VXL系列外壳只有54mm宽，外形出纤细优雅，可轻松融入任何室内装饰。这些优秀扬声器纤薄尺寸的关键在于其紧凑的1.5英寸全频驱动单元。当然，视觉吸引并非唯一目的。这些小型驱动器经过精心设计，全部采用钕磁铁和优质材料，可提供77 Hz*的自然响应，以实现全方位性能，是语音和音乐播放的理想选择。
*以VXL 1 - 24为例
带有钕磁铁的高性能驱动器以垂直形态排列，可产生线源以达到出色投射的功能。声音并不会在垂直方向扩散，同时又能避免不必要的反射，因此VXL可以向目标区域提供高清晰度的声音。
以下是如何恰当选择VXL系列的快速参考指南。

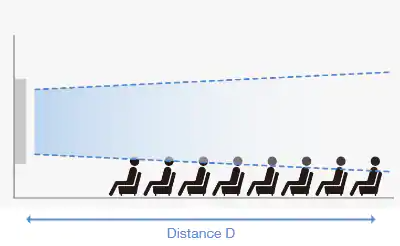

D: 从扬声器至最远听众的距离*
*最近和最远的声压级差不超过10dB。
| Distance D | |
|---|---|
| VXL1-8 | 9.5m (31 feet) |
| VXL1-16 | 13.5m (44 feet) |
| VXL1-24 | 25m (82 feet) |
对于更大的空间，建议在垂直连轴方向使用双扬声器。
| Distance D | |
|---|---|
| VXL1-16 + VXL1-16 | 33m (108 feet) |
| VXL1-24（上）+ VXL1-16（下） | 42m (138 feet) |
| VXL1-24 + VXL1-24 | 46m (151 feet) |
*从扬声器至最近听众的距离：4m
*从地板到扬声器底部的距离：1.1m
卓越的扩展性
VXL系列中使用的紧凑型驱动器单元有助于实现宽广的水平散播。后面板开关能让垂直散播向下扩展，以便适应各种领域的应用。**通过组合不同数量的驱动单元，可以根据需要进一步调整声压级和覆盖范围，以扩大潜在的应用范围。
** VXL1-8的垂直散播是固定的
垂直覆盖扩展
可通过后面板开关调整垂直覆盖范围。将开关设置为“Wide”仅扩大向下方向的散播角度，当扬声器安装在较高位置的情况下，能改善听音区域前方的覆盖范围。
灵活安装的选择
除了提供墙面安装支架外，ag旗舰厅网站还提供了一系列可选硬件，以便在任何环境下方便地进行系统安装和设置。
| 附件 | 安装 | VXL1-8 | VXL1-16 | VXL1-24 | 说明 | |
|---|---|---|---|---|---|---|
|
默认 （附带的支架）
|
|
|
用于无缝墙面安装。该支架不支持角度调整。 | |||
|
WMB-L1
|
|
|
用于单个阵列的2轴调整支架。 | |||
VCB-L1
|
|
|
N/A | 用于两个阵列垂直安装的支架，可提升SPL并创建出色线源。 | ||
|
VCSB-L1
|
|
|
N/A |
w/ VXL1-16 w/ VXL1-24 (上) |
w/ VXL1-16 (下) w/ VXL1-24 |
用于单个双垂直连接阵列的2轴调整支架。VCB-L1和WMB-L1需一起使用。 |
|
HCB-L1
|
|
|
w/ VXL1-8 |
w/ VXL1-16 |
w/ VXL1-24 |
用于两个阵列并排安装的支架，可提升SPL，实现更为集中的水平投射，将音箱表面附近不必要的反射最小化。 |
|
PA-L1
|
|
|
用于杆式安装。适用于直径35mm的直杆。 | |||
|
ST-L1
|
|
|
用于高阻抗连接的变压器箱。适用于多扬声器布局。 | |||
VXL1-16 配有支架
2 x VXL1-16，配有VCSB-L1、VCB-L1和WMB-L1
2 x VXL1-16，配有 HCB-L1和WMB-L1
| 扬声器预设（文件名称） | 说明 | |
|---|---|---|
| VXL1-** |
|
用于单个安装在墙面的扬声器。 |
| VXL1-**_spch |
|
用于单个安装在墙面的扬声器。适用于演讲使用。 |
| VXL1-**_sub |
|
与安装在墙面的VXS10S/VXS10ST超低音扬声器组合使用。适用于音乐播放。 |
| VXL1-**_free |
|
用于单个安装在杆上的扬声器。 |
| VXL1-**_**hc |
|
用于安装在墙面的水平连轴的双扬声器。 |
| VXL1-**_##vc |
|
用于安装在墙面的垂直连轴的双扬声器。 |
系统示例1：会议室
该系统的设计旨在为会议提供最佳的声音，利用VXL1-16提供的出色投射，确保房间后面有足够的音量和清晰度。纤薄的阵列外形将为室内增添视觉吸引。
系统示例2：演讲厅
垂直式连轴线阵扬声器在倾斜结构的演讲厅中可带来单个扬声器无法达成的效果，实现完整且均匀的覆盖。
| VXL1B-24 / VXL1W-24 | VXL1B-16 / VXL1W-16 | VXL1B-8 / VXL1W-8 | ||
|---|---|---|---|---|
| 一般规格 | ||||
| 扬声器类型 | 全频，低音反射 | 全频，低音反射 | 全频，低音反射 | |
| 频率范围（-10dB） | 77 Hz – 20 kHz *1，98 Hz – 20 kHz *1（带端口盖） | 81 Hz – 20 kHz *1，108 Hz – 20 kHz *1（带端口盖） | 70 Hz – 20 kHz *1，110 Hz – 20 kHz *1（带端口盖） | |
| 标称覆盖角度 | H | 170° | 170° | 170° |
| V | 15°(+7.5° – -7.5°) (NORMAL), 20°(+7.5° – -12.5°) (WIDE) | 25°(+12.5° – -12.5°) (NORMAL), 30°(+12.5° – -15°) (WIDE) | 40°(+20° – -20°) (NORMAL) | |
| 有效覆盖（–10dB） | H | 180° | 180° | 180° |
| V | 25°(+12.5° – -12.5°) (NORMAL), 35°(+12.5° – -22.5°) (WIDE) | 30°(+15° – -15°) (NORMAL), 45°(+15° – -30°) (WIDE) | 65°(+32.5° – -32.5°) (NORMAL) | |
| 单元 | LF-HF | 1.5"（3.75 cm) 锥形盆×24 | 1.5” (3.75 cm) 锥形盆×16 | 1.5” (3.75 cm) 锥形盆×8 |
| 额定功率 | NOISE | 110 W | 80 W | 40 W |
| PGM | 220 W | 160 W | 80 W | |
| PEAK | 440 W | 320 W | 160 W | |
| 额定阻抗 | 8Ω | 12Ω | 16Ω | |
| SPL | 灵敏度（1W、1m轴上） | 91 dB SPL (1 m/1 W) *1 *2 (91 dB SPL 带端口盖) | 91 dB SPL (1 m/1 W) *1 *2 (90 dB SPL 带端口盖) | 89 dB SPL (1 m/1 W) *1 *2 (88 dB SPL 带端口盖) |
| 峰值（计算值） | 117 dB SPL (1 m) *3 | 116 dB SPL (1 m) *3 | 111 dB SPL (1 m) *3 | |
| I/O接口 | Euroblock（2针）× 2（输入：+/-）最大线规 AWG 12（3.3 mm²） | Euroblock（2针）× 2（输入：+/-）最大线规 AWG 12（3.3 mm²） | Euroblock（2针）× 2（输入：+/-）最大线规 AWG 12（3.3 mm²） | |
| 保护电路 | 荷载保护 | 全频功率限制，保护网络和音箱单元 | 全频功率限制，保护网络和音箱单元 | 全频功率限制，保护网络和音箱单元 |
| 表面处理 | VXL1B-24：黑色喷涂（近似值：Munsell N3.0），VXL1W-24：白色喷涂（近似值：Munsell N9.0） | VXL1B-16：黑色喷涂（近似值：Munsell N3.0），VXL1W-16：白色喷涂（近似值：Munsell N9.0） | VXL1B-8：黑色喷涂（近似值：Munsell N3.0），VXL1W-8：白色喷涂（近似值：Munsell N9.0） | |
| 防尘防水 | IP34（IP35 带端口盖） | IP34（IP35 带端口盖） | IP33（IP35 带端口盖） | |
| 包装 | 单个包装 | 单个包装 | 单个包装 | |
| 外观尺寸（W x H x D） | W54 × H1212 × D104 mm（仅扬声器），W54 × H1212 × D111.5 mm（含附带支架） | W54 × H846 × D104 mm（仅扬声器），W54 × H846 × D111.5 mm（含附带支架） | W54 × H480 × D104 mm（仅扬声器），W54 × H480 × D111.5 mm（含附带支架） | |
| 重量 | 5.5 kg（仅扬声器） | 3.9 kg（仅扬声器） | 2.1 kg（仅扬声器） | |
-
*1: 半空间（2π）
*2: 在2 m处测量；转换为1 m的值显示（频率响应：100 Hz – 10 kHz）
*3: 基于功率和灵敏度计算，排除功率压缩
*0 基于功率和灵敏度计算，排除功率压缩
Data Sheet
声学建模数据
产品手册
Commercial Installation Solutions
- English
Speakers for Commercial Installations
- 中文
- English
System Examples Catalog
- English
VXL Series
- 日本語
桌面壁纸
VXL系列
- [下载]
Yamaha Speakers (FRAME_ALL)
- [下载]
Yamaha Speakers (FRAME_9CAT)
- [下载]
Yamaha Speakers (FRAME_EACH)
- [下载]
产品说明书
在线使用说明书
在线使用说明书
本安装手册介绍如何安装和如何规划扬声器。
- 进入在线使用说明书页面。
NS-1
NS-1
NS-1 是一个功能强大且直观的系统配置和模拟工具，使NEXO和Yamaha用户能够配置和优化广泛的NEXO和Yamaha系统性能。
- 更多
其他（工程数据参数等）
线阵扬声器的优势
VXL系列线阵扬声器具有卓越的音质和纤薄的外形，是各种环境应用的理想之选。以下文档和视频将介绍有关列式线阵扬声器的基本知识。
- English(PDF)
- Japanese(PDF)
紧凑型线阵扬声器单元的优点
VXL系列扬声器单元基于对1.5英寸超小型全频驱动器的创新设计，该驱动器最初是为VXS1ML超紧凑型面装扬声器开发的。以下文档和视频将介绍使用VXL紧凑型扬声器单元的优点。
- English(PDF)
- Japanese(PDF)
Speaker
Model
Tilt angle[deg]
Mounted height[m]
Bottom of speaker = 1.3m
Audience
Nearest[m]
Farthest[m]
Nearest SPL[dB]
Spatial Point
Distance[m]
Height[m]
Distance[m]
Height[m]
Audience Area
Spatial Point
关于VXL选择助手
此应用程序是用于帮助您选择最适合VXL扬声器型号进行语音再现的应用程序。应用程序可以根据以下三个要素以及随距离衰减的扬声器输出，计计算最近和最远听众之间的声压差来指示在整个听众区内是否能够提供良好的扩声效果。
- 扬声器位置
- 听众位置
- 听众区的SPL要求
如果听众区的声压级范围在10 dB以内，则可以期待实现良好的扩声效果。请确保将听众定位在扬声器覆盖的区域内，避免将其安排在覆盖区域之外。
如果扬声器底部低于听众的耳朵，请将倾斜角度设置为0度。而如果扬声器的底部高于听众的耳朵，请调整高度和倾斜角度，使扬声器的前部指向最远的听众。
如何使用
指定以下参数
扬声器
型号：
选择扬声器型号
“Wide”表示将开关设置为“Wide Mode”。
倾斜角度：
指安装在墙上时扬声器的安装角度
安装高度：
指从地板到扬声器中心的高度
听众
最近距离：
扬声器和最近听众的距离
最远距离：
扬声器和最远听众的距离
最近的SPL*：
前排听众所需的SPL（RMS）
测试点
距离：
扬声器和分布点之间的距离
高度：
地板和分布点之间的高度。
测试点可以测量和比较房间中不同点的SPL。
听众区
距离：
听众区前排和后排之间的距离
SPL：
听众区前排和后排之间的SPL差异
测试点
使用者设置的两点分布处的SPL。
*您只能在55 dB到80 dB（RMS）之间指定一个值，该值为最佳的演讲收听标准。
备注
- 此应用程序使用的距离衰减值为直接使用2kHz带通噪声的模拟结果
- SPL根据RMS计算得出
- 假定演讲峰值因数为10 dB
- 此应用程序计算结果可能因室内声学（例如回声或混响）而导致与实际结果有差异
- 此应用程序不支持计算水平阵列摆放的扬声器
*从扬声器至最近听众的距离：3m
*从地板到扬声器底部的距离：1.1m
